申請?zhí)? 201720928269.5

申請日: 2017.07.28

國家/省市:中國福建(35)

主分類號:B24D 7/06(2006.01)

授權公告號:206998652U

授權公告日:2018.02.13

分類號: B24D 7/06(2006.01); B24D 7/16(2006.01)

申請人: 南平市億澤磨料磨具科技有限公司

發明人: 吳建偉

代理人: 韓曉莉

代理機構:41138

申請人地址:福建省南平市建陽區童游街道富林小區162號1層

摘要：本實用新型公開了一種剛玉樹脂磨片，固定螺孔、磨片單元、磨片芯、固定槽、磨片單元固定孔、固定筋等，所述保護外殼設置在磨片上面,所述保護外殼下設置有磨片芯，磨片芯上設置有固定筋，兩個固定筋之間設置有固定槽,所述磨片單元兩側設置有側固定孔，磨片單元的中心一周設置有多個中心固定孔,通過本剛玉樹脂磨片的固定槽，實現對磨片單元的快速換裝，通過磨片的單元化設計，使得磨片能夠根據個別磨片的使用程度，只對個別模塊進行換裝，從而解決了傳統的在磨片使用到一定程度后整體報廢的問題，從而減少了磨片的損耗，降低了生產成本，通過磨片上面設置的保護外殼，使得在磨片單元碎裂破損時，不會傷到操作人員，從而加強了磨片的安全性。

主權利要求

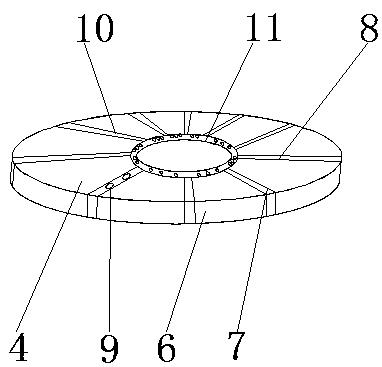

一種剛玉樹脂磨片，包括保護外殼(1)、安裝孔(2)、磨片上面(3)、磨片下面(4)、固定螺孔(5)、磨片單元(6)、磨片芯(7)、固定槽(8)、磨片單元固定孔(9)、固定筋(10)、加固圈(11)、中心固定孔(12)、固定螺母(13)、側固定孔(14)、轉桿(15)和電動機轉軸(16)，其特征在于，所述保護外殼(1)設置在磨片上面(3)，保護外殼(1)的中心處設置有安裝孔(2)，安裝孔(2)處設置有加固圈(11)，加固圈(11)為不銹鋼材料，保護外殼(1)上設置有多個固定螺孔(5)；所述保護外殼(1)下設置有磨片芯(7)，磨片芯(7)上設置有固定筋(10)，兩個固定筋(10)之間設置有固定槽(8)，固定筋(10)上設置有和磨片單元(6)對應的固定孔，磨片單元(6)安裝在固定筋(10)的固定槽(8)內。
