申請號: 201810086069.9

申請日: 2018.01.20

國家/省市:中國南京(84)

公開號: 108328617A

公開日: 2018.07.27

主分類號:C01B 32/977(2017.01)

分類號: C01B 32/977(2017.01); B82Y 40/00(2011.01)

申請人: 南京航空航天大學

發明人: 李斌斌; 袁小森; 毛幫笑; 黃海泉; 饒志遠; 湯浩

申請人地址:江蘇省南京市江寧區將軍大道29號

摘要：本發明公開了一種碳化硅納米線氣凝膠及其制備方法，將碳化硅陶瓷先驅體研磨為粉末，放置于陶瓷坩堝中，將陶瓷坩堝放置于管式爐上游區；將多孔氧化鋁生長基體放置于管式爐下游區；將管式爐抽真空，以15?20℃/min的升溫速率升溫至1300?1400℃，管式爐壓強回復至常壓后打開排氣閥，保持常壓，在1300?1400℃保溫5?6h；隨爐冷卻至室溫得到碳化硅納米線氣凝膠。本發明采用常壓CVD法制備碳化硅納米線氣凝膠，碳化硅納米線通過原位生長交聯，得到在微觀上具有納米級空間網格結構、納米級孔隙的具有宏觀尺度的碳化硅納米線氣凝膠。碳化硅納米線氣凝膠密度小，純度高，透光率高，制備工藝簡單。推動了碳化硅納米線在光催化、發光、過濾等領域的應用。

主權利要求

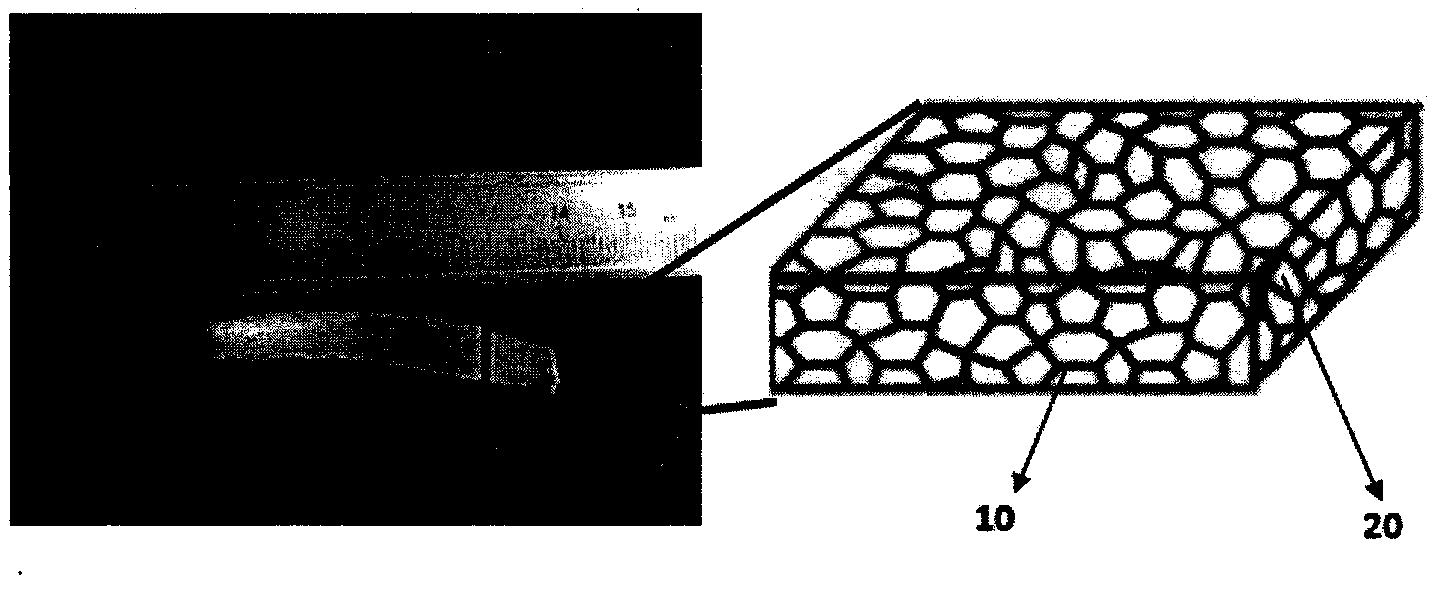

一種碳化硅納米線氣凝膠，其特征在于，所述碳化硅納米線氣凝膠由碳化硅納米線組成；所述碳化硅納米線通過原位生長自組裝為高透明、自支撐的碳化硅納米線氣凝膠；所述碳化硅納米線的平均直徑為20-100nm，平均長度為1-2mm；所述的碳化硅納米線氣凝膠的密度為(0.1-0.3)mg/cm3，透光率為40-60％。
