申請(qǐng)?zhí)? 201810093413.7

申請(qǐng)日: 2018.01.31

國(guó)家/省市:中國(guó)北京(11)

公開號(hào): 108264360A

公開日: 2018.07.10

主分類號(hào):C04B 35/628(2006.01)

分類號(hào): C04B 35/628(2006.01)

申請(qǐng)人: 北京化工大學(xué); 山東青州微粉有限公司

發(fā)明人: 劉家祥; 劉友星; 楊天宇; 李敏; 崔懷江

代理人: 劉萍

代理機(jī)構(gòu):北京思海天達(dá)知識(shí)產(chǎn)權(quán)代理有限公司(11203)

申請(qǐng)人地址:北京市朝陽區(qū)北三環(huán)東路15號(hào)

摘要： 本發(fā)明是一種高性能碳化硅改性粉體的制備方法，用于注漿成型。本發(fā)明利用含羥基的羧酸有機(jī)物、四甲基氫氧化銨、聚醚硅氧烷通過兩步法對(duì)碳化硅粉體進(jìn)行改性。首先改性劑含羥基的羧酸有機(jī)物和四甲基氫氧化銨與碳化硅粉體充分混合后進(jìn)行球磨改性，離心、干燥后得到第一次改性粉體。將第一次改性粉體配制成固相含量為40?60Vol％的漿料，然后滴加聚醚硅氧烷進(jìn)行第二步改性，離心、干燥后得到最終的碳化硅改性粉體。本發(fā)明工藝設(shè)備簡(jiǎn)單，生產(chǎn)成本較低和生產(chǎn)周期短。制備出的碳化硅改性粉體能夠配制成穩(wěn)定性好、固相含量高和粘度低的漿料。同時(shí)，可根據(jù)實(shí)際注漿成型的需要制備pH在4—10之間的改性碳化硅粉體。

主權(quán)利要求

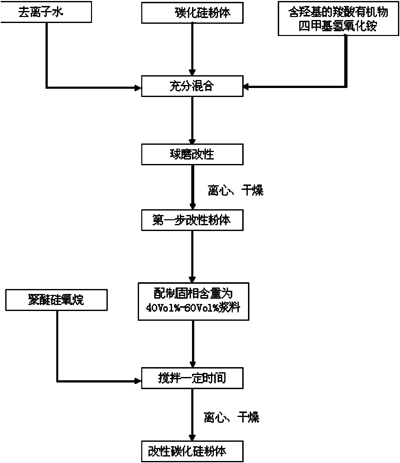

一種碳化硅改性粉體的制備方法，其特征在于：以碳化硅粉體為原料，以含羥基的羧酸有機(jī)物、四甲基氫氧化銨和聚醚硅氧烷作為改性劑；通過兩步法對(duì)碳化硅粉體進(jìn)行改性；第一步，將碳化硅粉體與改性劑含羥基的羧酸有機(jī)物和四甲基氫氧化銨分散于水中；含羥基的羧酸有機(jī)物的添加量為碳化硅粉體質(zhì)量的0.1％-1.5％；四甲基氫氧化銨添加量為碳化硅粉體質(zhì)量的0.1％-1.5％；加入球磨機(jī)中進(jìn)行球磨改性；球磨機(jī)轉(zhuǎn)速為200r/min-500r/min，改性時(shí)間為2h-10h；離心、干燥得到第一步改性碳化硅粉體；將第一步改性的碳化硅粉體與水配制成固相含量為40Vol％—60Vol％的漿料，向其中滴加聚醚硅氧烷進(jìn)行攪拌，聚醚硅氧烷添加量為碳化硅粉體質(zhì)量的0.5％-2.0％；攪拌時(shí)間為1h-6h；離心、干燥得到最終改性碳化硅粉體。
